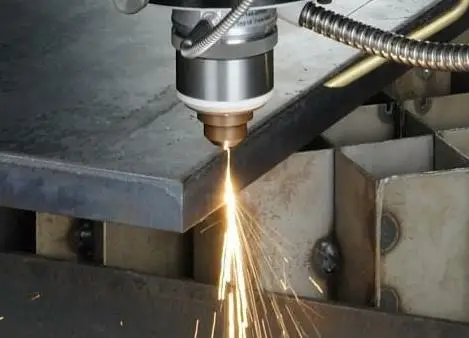

济南激光切割加工切割头的结构与功能 ,无论是三维加工机的加工头还是三维加工机的加工头，基本上都具有上述全部的或部分的功能。在激光切割中，原则上是向被加工物的加工面垂直照射激光束。三维加工机要实现高速切割，就需要对射向被加工物的角度进行高速控制，其加工头的结构也比较复杂。在为三维加工机选择激光切割机加工头时，要根据其具体用途而定，用于高速切割的、焊接两用的或加工对像是深拉件的等，其所适用激光加工头各不相同。

有着提高加工能力、使加工性能在长时间的连续运转中保持稳定的作用。

1.加工透镜是用来把从发振器射出的直径为15MM~25MM的激光束聚焦成能量密度适于加工的光学元件。

济南激光切割加工切割头的结构与功能

2.辅助气体被引导到加工透镜下方，与激光束同轴，吹向被加工物。

3.喷嘴安装于加工头的前端，有助于控制辅助气体，要根据加工内容进行选择。

4.喷嘴具有静电容量传感器的功能，在高速切割中能使被加工物和喷嘴间的距离保持稳定。

5.从透镜的上方向透镜喷射的氮气或干燥空气，起到冷却作用同时也用于光路保洁。

6.加工透镜的上方装有光传感器，是用来测量加工部的光量的有些也具备对焦、防止过烧、防止产生等离子体等功能。

7.加工透镜的上方装有烟雾传感器，具有在透镜被烧坏时使加工停止的功能。

济南激光切割加工切割头的结构与功能

8.喷嘴的中心与激光束的中心要一致，通常加工头上都会配备有喷嘴位置及透镜位置的调节机构。

9.透镜具有相对于加工头能单移动的功能，可在喷嘴与被加工物间的距离保持不变的情况下改变焦点位置。

10.透镜的温度不宜过高，可通过对透镜架进行水冷实现对透镜的间接冷却。
